JYWQ型系列自动搅匀潜水排污泵

JYWQ型系列自动搅匀潜水排污泵

一、JYWQ型系列自动搅匀潜水排污泵特点

    JYWQ、JPWQ系列自动搅匀排污泵是在普通型排污泵的基础上采用自动搅拌装置,该装置随电机轴旋转,产生极强的搅拌力,将污水池内的沉积物搅拌成悬浮物,吸入泵内排出,提高了泵的防堵、排污能力,一次性完成了排水、清污、除淤,节约了运行成本,是具有明显的先进性和实用性的环保产品。

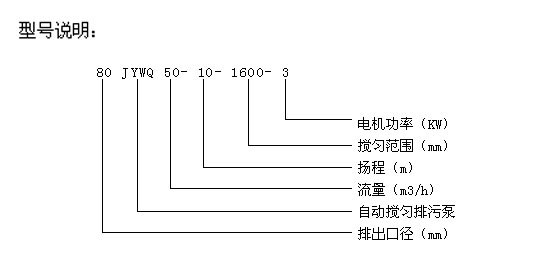

二、JYWQ型系列自动搅匀排污泵型号说明

注:JYWQ为普通型自动搅匀排污泵;JPWQ为带不锈钢外套内循环冷却系统的自动搅匀排污泵


三、JYWQ型系列自动搅匀排污泵用途:
   1、工厂、商业严重污染废水的排放。
   2、城市污水处理厂、医院、宾馆的排水系统。
   3、住宅区的污水排水站。
   4、人防系统排水站、自来水厂的给水装置。
   5、市政工程、建筑工地。
   6、勘探、矿山、发电厂配套附机。
   7、农村沼气池、农田灌溉、河塘清淤。


四、JYWQ型系列自动搅匀排污泵使用条件:
   1、介质温度不超过60℃,介质重度为l~1.3k9/dm3,PH值在4~10范围内。
   2、1Crl8Ni9Ti不锈钢材质可适用各种腐蚀性介质。
注:用户如有特殊的介质、温度等要求,请在订货时注明输送介质详细情况,以便本公司提供更为可靠之产品。




五、移动式、固定式安装尺寸图、示意图、平面图

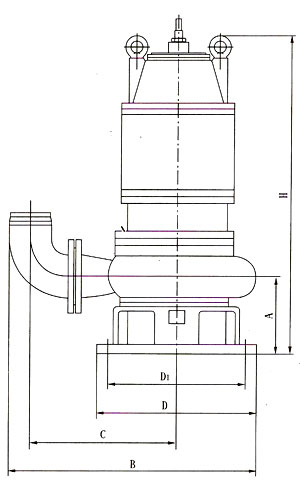

移动式

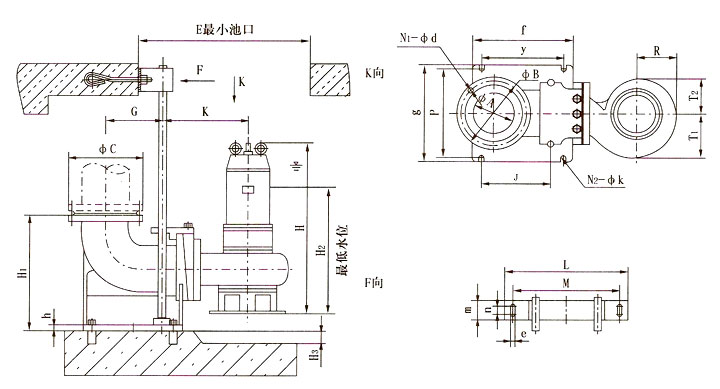

固定式

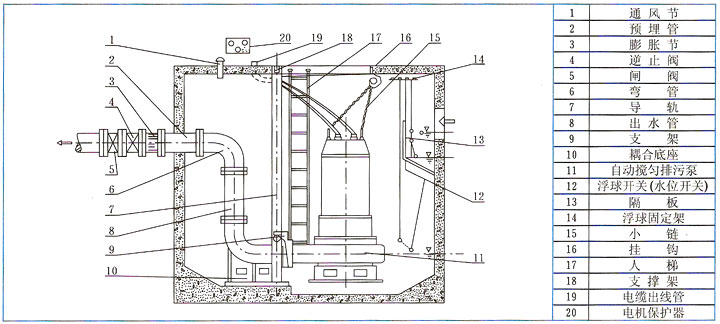

  自动藕合示意图
自动藕合平面图

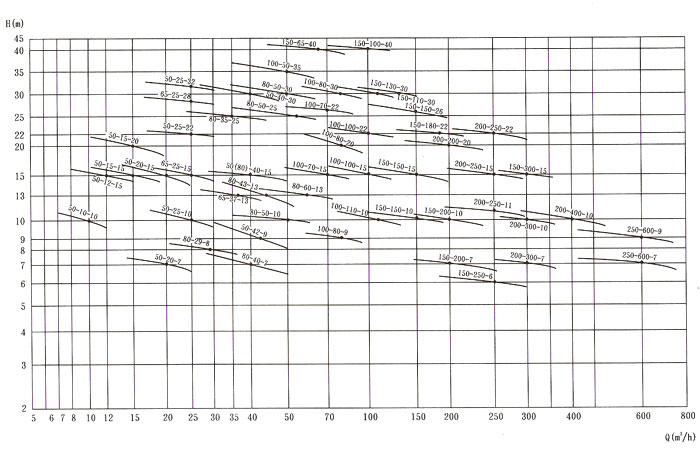

六、JYWQ型系列自动搅匀排污泵泵型谱图

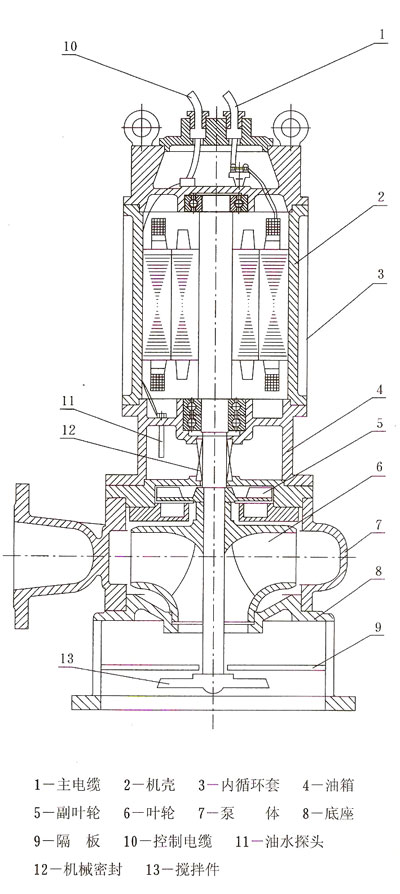

七、JYWQ型系列自动搅匀排污泵结构示意图及说明

   1、采用独特的双流道无堵塞叶轮结构,提高污水污物的过流能力和排污能力。
   2、自动搅搓装置,产生极强的搅拌力,将池内的沉淀物搅拌成悬浮物后吸入叶轮排出,达到清淤的作用。
   3、隔板将底座一分为二,搅拌与进水互不影响。
   4、机械密封为双端面机械密封,长期处于油室中,保证水泵安全可靠地运行。
   5、副叶轮结构的流体动力密封,既有辅助密封作用,从而保护机械密封,又平衡轴向力,延长轴承的使用寿命。
   6、泵接线腔内设有漏水检测探头,出现漏水时,探头发出信号,控制系统对泵实施保护。本公司可配全自动安全保护控制柜。
   7、电机定子采用B级和F级绝缘,内设热保护器,当电机过载发热,保护器及时作出动作,对泵和电机实施绝对的保护。
   8、油室内装有油水探头,当机械密封损坏后,水进入油室,探头发出信号,由控制系统对水泵实施保护。
   9、JPWQ带内循环冷却系统,能保证水泵在水池最低水位正常工作。



八、JYWQ型系列自动搅匀潜水排污泵使用方法及安全操作规程

   1、运转前应用兆欧表检查电机定子绕组对地的绝缘电阻,最低不得少于50兆欧。
   2、检查电缆有无破损、折断等现缘。如有损伤须及时更换,以免漏电;电缆截面应与电流相匹配。
   3、电压超过额定电压的±10%时,不得启动电泵。
   4、为保证使用安全,必须将四芯电缆中的接地线可靠接地,以防发生触电事故。
   5、电泵潜入水中时,应垂直起吊,不允许横放着地,更不能陷入污泥中。停止使用时应将电泵吊起清洗干净,置于干燥处,并注意防冻。
   6、禁止将电缆作为安装起吊绳使用。
   7、检查转子运转方向,从上向下看应为顺时针力向旋转。
   8、室外的开关或接线端应有防雨、防潮措施,湿于或赤足时禁止触及开关,防止触电。
   9、移动电泵时,必须切断电源,电泵在运行时人不得接触水源,以防漏电发生人身事故。
   10、严禁电机缺相运转,如发现保险丝熔断,应检沓原因后方可继续使用,不得任意加粗保险丝。
   11、泵运转时,应有专人管理,如发现有个正常现象应立即停机检查,排除故障。(指末配全自动保护柜的情况)。
   12、电泵在规定的工作介质条件下常运行半年后,应检查油室密封状况,如油室中的油呈乳状或有水沉淀,应及时更换l0~20号机械油和机械密封。对于在恶劣工作条件下使用的电泵,更心经常检修。
   13、用户应根据实际使用的工况选择合适的流量扬程,以达到最佳使用效果,泵铭牌或说明书上所示参数为该泵最佳使用工况点,用户可选在(0.7~1.2)倍最佳流最内使用,禁止超流量使用,否则流量过大,扬程太低容易使电机过载。



九、JYWQ型系列自动搅匀排污泵维护保养

   1、电泵应有专人管理与使用,并定期检查电泵绕组与机壳之间的绝缘电阻是否正常。
   2、每次使用特别是用于较稠较粘的介质后,应将电泵放入清水中运行数分钟,防止泵内留沉积物,保证电泵的清洁。
   3、电泵拆卸、维修后,机壳组件必须经0.2Mpa气压试验检验,确保电机和油室密封可靠。



十、JYWQ型系列自动搅匀排污泵故障和排除

故障现象
原因分析
排除方法


不能启动与运转
1、电压太低
2、叶轮被杂物卡住
3、螺帽或平键损坏致使叶轮打滑
1、调节电压或在电压正常时工作
2、清除杂物
3、更换损坏零件
超负荷
l、转子部件卡滞或过流部件被异物卡住
2、轴承损坏、轴变形
1、重新装配、清除异物
2、更换轴承、校正轴



流量不足
1、吸入口或输出管被阻
2、电机转速低于额定转速
3、叶轮打坏
4、扬程过高
5、旋向相反
6、介质太稠或供应量不畅通
1、清除杂物,保证畅通
2、提高转速
3、更换叶轮
4、降低扬程
5、改换转向
6、冲稀介质,增人供应最



噪声与振动
l、叶轮与泵体有磨擦
2、轴承损坏或少油
3、螺帽松动
4、泵体中有杂物
5、吸入口有空气渗入
l、检查泵的装配并进行调整
2、更换轴承或加油
3、更换螺帽
4、清除杂物
5、控制最低水位

JYWQ型系列自动搅匀潜水排污泵订购需知:

一、如您需要订购JYWQ型系列自动搅匀潜水排污泵;需确定:
    1、JYWQ型系列自动搅匀潜水排污泵;流量、扬程、自吸高度
    2、JYWQ型系列自动搅匀潜水排污泵配套功率、WQ潜水排污泵;工作电压
    3、JYWQ型系列自动搅匀潜水排污泵;进出口径
    4、JYWQ型系列自动搅匀潜水排污泵;过流介质 以便我们技术人员为您准确选择。

二、若已由设计单位已选好JYWQ型系列自动搅匀潜水排污泵;产品型号,则直接根据所选型号与上海万经泵业制造有限公司销售部订购。(联系方式见网站底部)

三、若在JYWQ型系列自动搅匀潜水排污泵;选型过程中存在疑问,欢迎联系我们的在线客服,为您提供满意的服务(联系方式见网站底部)
